Specifikace
Rychlost řezu: 80m / min
Podporovaný grafický formát: DWG, DXF
Použití: Řezání laserem
Stav: Nová
Tloušťka řezu: 0-25mm
CNC nebo ne: Ano
Režim chlazení: Chlazení vodou
Ovládací software: Cypcut
Místo původu: Čína Anhui (pevnina)
Výrobce: ACCURL
Certifikace: CE, ISO, SGS

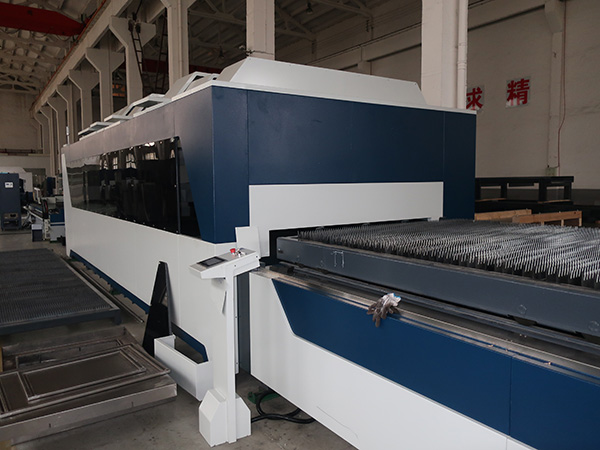

Název výrobku: Fiber Laser Tube & Plate cutter
Napájení: 5000W / 700W / 750W / 800W / 1000W / 1200W / 2000W
tvar řezu: deska a potrubí
Pracovní plocha: 1500mmX3000mm / 2000mmX4000mm / 2000mmm66mmmm
Typ: Fiber Lasr řezání
Maximální rychlost: 80m / min
Průměr trubky: 30mm-220mm
Délka řezání trubek: Méně než 6m
X, Y poloha osy Y: 0,05 mm
X, přesnost opakování osy Y: 0,025 mm
Poskytovaný poprodejní servis: Inženýři jsou k dispozici pro servis strojů v zahraničí
Výhody laserového řezacího stroje Fiber:
1. Vynikající kvalita cesty: Menší laserový bod a vysoká efektivita práce, vysoká kvalita.
2. Vysoká řezná rychlost: řezná rychlost je 2-3 krát vyšší než stejný výkonový laserový řezací stroj CO2.
3. Stabilní běh: přijmout špičkové světové import vláknové lasery, stabilní výkon, klíčové části mohou dosáhnout 100 000 hodin;
4. Vysoká účinnost pro fotoelektrické přeměny: Porovnání s CO2 laserové řezací stroje, vlákno laserové řezací stroje mají třikrát fotoelektrické účinnosti přeměny.
5. Nízké náklady: šetří energii a chrání životní prostředí. Fotoelektrická konverzní rychlost je až 25-30%. Nízká spotřeba elektrické energie, to je jen asi 20% -30% tradičního laserového řezacího stroje CO2.
6. nízká údržba: vlákno vedení přenos není třeba odrážet čočky, ušetřit náklady na údržbu;
7 Snadné ovládání: přenos optických vláken, žádné nastavení optické dráhy.
Technické parametry
Efektivní pracovní plocha (mm) | 3000x1500 / 4000x2000 / 6000x2000 | ||
Max. Průměr trubky | 200 mm (lze přizpůsobit o 600 mm) | ||
Délka potrubí | 6 mm | ||
Zdvih osy Z | 120 mm | ||
Maximální rychlost polohy | 60 m / min | ||
Přesnost polohy osy Y | 0,05 mm | ||
Přesnost opakovatelnosti X, Y. | 0,025 mm | ||
Zdroj laseru | 500w / 700w / 750w / 800w / 1000w / 1200w / 2000w | ||
Uhlíková ocel | ≤ 10 mm | ||
Nerezová ocel | ≤ 4 mm | ||
Hliník | ≤ 4 mm | ||
Standardní konfigurace
Fiber napájení | Raycus / IPG | ||
Řezací hlava | Raytool | ||
Tělo stroje | TAYOR | ||
Křížový nosník | TAYOR | ||
Pracovní stůl | TAYOR | ||
Převodovka | Vrchol | ||
X, Y Rack a pastorek | Švédsko Linden | ||
Kuličkový šroub | Taiwan Hiwin | ||
kolejnice | Taiwan Hiwin | ||
Pneumatický systém | Japonsko SMC | ||
chladící systém | Tayore | ||
Elektrické komponenty | Schneider | ||
Kontrolní systém | CypCut | ||
AC servomotor a ovladač | Yaskawa | ||
CAD / CAM software | Smart Nest profesionální | ||
Parametr řezu(700 W laserový výkon v případě)
Výkon laseru (W) | Materiál | Tloušťka (mm) | Rychlost (m / min) | Řezací plyn |
700W | Nerezová ocel | 0.5 | 21 | N2 |
1 | 16 | N2 | ||
2 | 5 | N2 | ||
3 | 2 | N2 | ||
4 | 1.2 | N2 | ||
700W | Uhlíková ocel | 1 | 12 | O2 |
2 | 6 | O2 | ||
3 | 4 | O2 | ||
4 | 3 | O2 | ||
5 | 2 | O2 |
Celkové náklady na elektřinu
Položky | Výkon (kw) | Celkový výkon (kw / h) | Celková cena (usd / h) |
Laser | 2.9 | .9 20,9 | USD2,0 (Účty pro celkové zatížení 60%) |
stroj | 9.5 | ||
chladič | 4.5 | ||
Vzduchový kompresor | 4 |
Náklady na plyn
Typ plynu | Cena (USD / válec) | Kapacita (Min / válec) | Cena (USD / H) | Poznámka |
O2 | 2.5 | 60 | 2.5 | 1 mm uhlíková ocel |
N2 | 4.2 | 15 | 16.5 | 1 mm uhlíková ocel |
Kapalina N2 | 55 | 120 | 4.5 | 1mm nerezová ocel |
Vzduch | 1.1 (vzduchový kompresor) | s uhlíkovou ocelí menší než 2 mm, kvalitní řez |
Podmínky instalace
Pracovníci prodávajícího dohlížejí na instalaci takto:
1) instalace a montáž
2) Umístění stroje a pracovního stolu
3) Vedení kabelů a hadic ze servisního bodu
4) Připojení elektrických kabelů a plynových hadic ke stroji
Podmínky školení
Po uvedení do provozu zahájí technik prodávajícího školení.
Zákazník je povinen poskytnout dostatečný materiál a spotřební materiál, aby bylo zajištěno uspokojivé dokončení školení.
Školení se bude skládat z následujících věcí:
1) Přehled stroje
2) Kontrolní funkce a funkce
3) Údržba a seřízení stroje
4) Sledovaný chod stroje
Školení obsluhy stroje probíhá současně s instalací a uvedením do provozu, proto musí být personál neustále k dispozici.
