Specifikace
Plocha řezu: 3000 * 1500 mm
Rychlost řezu: 30m / min
Podporovaný grafický formát: AI, PLT, DXF, BMP, LAS, DXP
Použití: Řezání laserem
Stav: Nová
Tloušťka řezu: 0-30 mm
CNC nebo ne: Ano
Režim chlazení: Chlazení vodou
Ovládací software: Cypcut
Místo původu: Anhui, Čína (pevnina)
Certifikace: CE, ISO, SGS, CCC
Záruka: 1 rok
Laserový zdroj: IPG / Raycus / nNIGHT / MAX
Řezací hlava: Precitec / Raytools / OSPRI / WSX
Typ servomotoru: Servomotor
Chladicí systém: vodní chladič
Výkon laseru: 500/750/1000/1500/2000 / 3000w nebo dle přání zákazníka
Pracovní plocha: 1500 * 3000mm
Řezné materiály: uhlíková ocel / nerezová ocel / hliník / měď
Elektrická součástka: Francouz Schneider
Přenosová soustava: YYC
Aplikace produktu

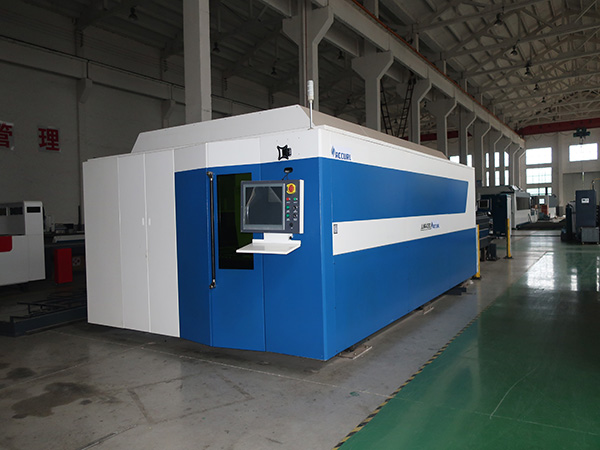

CNC řezací stroj CL-G3015A je kompletní sada laserového řezacího zařízení, které je integrováno s vláknovým laserem, chladiči, vláknovými řezacími hlavami, řezacími stroji, řídicím systémem, vodním systémem, systémem odsávání vzduchu a podobně. Celý stroj je osazen pevným obrobkem a pohyblivou portálovou konstrukcí. Jedná se o dvouosý, tříosý řízený CNC laserový řezací stroj. Mezi nimi, osa XY osy realizuje rovinu řezání obrobku v rovině řezu Z. Čtyři CNC hřídele zařízení jsou vedeny válcovými vodicími dráhami a část řezné desky X, Y, osa Z je poháněna AC servopohonem, z něhož je osa X, Z poháněna servopohonem AC servopohonu. Hlavní lůžko, Y hřídel přijímá ocelové konstrukce paprsek, dynamické vlastnosti, mezi které patří laserové řezací hlavy, AC servomotor, kuličkové šrouby pár, válcování vodící pár, redukce, převodovky a stojan pro všechny vybírat známé značky. Systém CNC přijímá domácí číslicový řídicí systém pro značkové laserové tiskárny, konfiguruje profesionální software pro řízení řezání a pomocný programovací software. Kompaktní konstrukce, dostatečná tuhost, dobrá spolehlivost a vysoká řezná účinnost.
CNC stroj na řezání laserem je vhodný pro řezání nerezové oceli, uhlíkové oceli, legované oceli, křemíkové oceli, pozinkovaného ocelového plechu, slitiny hliníku, slitiny titanu a jiných kovových materiálů.
Hlavní rysy
1. Pohyblivý portálový nosník zaujímá nový konstrukční návrh a nový výrobní proces, který udržuje stabilitu při vysoké akceleraci a vyrobil hliníkovou slitinu s velkou délkou. To snížilo hmotnostně o 12% a zvýšilo o 20% pevnost v porovnání s odlévacím nosníkem.
2. CNC systém napsaný s rozhraním člověk-počítač interakce, který přijímá čínský a anglický kontrolní software, učinil operaci jednodušší a pohodlnější.
3. Řezná plocha s širokým výhledem, protože jsou zde tři otevřené strany, které usnadňují nakládání a vykládání surovin. Lze použít v různých prostorech.
4. Částečná struktura používaná v elektrickém rozvaděči může splňovat různá prostorová uspořádání.
5. Řezací komora přijímá pohyblivou mřížku, aby přesně realizovala nekonečné řezání a šetřila materiál i dobu řezání.
6. Struktura pro odstranění prachu ze základní části se stává efektivnější, protože připojené zařízení je velmi blízko oblasti řezu. Díky tomu se také zařízení na odstraňování prachu vyhýbá laseru, aby byla zajištěna dlouhá životnost.
7. tato speciální laserová řezací hlava může dělat vysoce efektivní řezání materiálu v určité tloušťce prostřednictvím nastavení ohniskové vzdálenosti, zaměření průměru a paprsek-pás řezací plochy, silný výkon, zatížení materiálu na přední a zadní, všechny dobré ušetřit čas.
Technické parametry
Rozsah řezu (mm) | 1500X3000 | 1500X4000 | 1500X6000 | 2000X4000 | 2000X6000 | |
Zdvih X osy (mm) | 1525 | 1525 | 1525 | 2025 | 2025 | |
Zdvih osy Y (mm) | 3050 | 4050 | 6050 | 4050 | 6050 | |
Zdvih osy Z (mm) | 300 | 300 | 300 | 300 | 300 | |
Přesnost polohování osy XY (mm) | ± 0,03 | ± 0,03 | ± 0,03 | ± 0,03 | ± 0,03 | |
Přesnost přesazení (mm) | ± 0,02 | ± 0,02 | ± 0,02 | ± 0,02 | ± 0,02 | |
Výkon laseru (w) | 500/750/1000/1500/2000/3000/4000/6000 | |||||
Naše služba
Předprodejní servis
* Poptávka a konzultační podpora.
* Podpora testování vzorků.
* Zobrazit naši továrnu.
Poprodejní servis
* Školení o instalaci stroje, školení o používání stroje.
Inženýři k dispozici pro servisní stroje v zahraničí.
